色差仪在测量样品颜色时,采用的是国际上通用的Lab颜色空间,通过比较两个样品之间的颜色差异,给出相应的Lab色差值。许多的用户对色差仪Lab色差值的含义及作用不是很清楚,本文为大家做了介绍,感兴趣的朋友可以了解一下!
色差仪Lab色差值的含义:
色差仪作为光电仪器,其测量原理采用最广泛使用于测量物体色调的国际照明委员会(CIE)的CIE1976L*a*b*色度系统,借助均匀色的立体表示方法将所有的颜色用L*,a*,b*三个轴的坐标来定义。L*为垂直轴也即中轴,代表明度上白下黑,其值从底部0(黑)到顶部100(白)。中间为亮度不同的灰色过度,有100个等级;a*、b*坐标组成的色度平面是一个圆,表示不同的色彩方向,a*代表红绿轴上颜色的饱和度,其中-a*为绿,+a*为红;b*代表蓝黄轴上颜色的饱和度,其中-b*为蓝,+b*为黄。a*,b*都是水平轴。L*,a*,b*不仅可以精确地表示各种色调,它也为两种色调之间的差即色差表示带来了方便,尤其是在研究或测定近似颜色的差别程度时(比如同一原材料不同批次的比较),匀色空间L*a*b*表色系上任意两点间的距离都可以表示两个颜色之间的总色差。

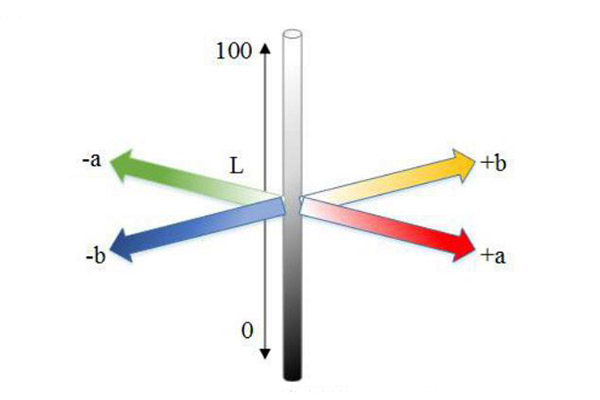

CIE1976L*a*b*空间可由CIE XYZ转换得到,它是把颜色用所含红、绿、黄、蓝的程度来度量的。视网膜锥体细胞有三种不同响应的视觉神经,分别对红绿、蓝黄、黑白起作用,颜色感觉是由各个视觉神经的破坏和会恢复而产生。每发生一次恢复和破坏,就发生一次脉冲信号给大脑,于是得到一种色感。根据这一色觉说,将红度(正向)和绿度(负向)同置于一根横轴(a*轴)上,而将黄度(正向)和蓝度(负向)同置于纵轴(b*轴)上,垂直与a*b*平面的第三根轴为明度L*,这就是L*a*b*表色空间。如下图所示。
L*为米制明度;a*、b*为米制色品。这样,(L1*,a1*,b1*)和(L2*,a2*,b2*)两个颜色的明度差为:ΔL*=L2*-L1*
色品差为:Δa*= a2*-a1*和△b*= b2*-b1*
总体色差可用空间的几何距离表示:
当△L*>0时,说明样品色比标准色浅,明度高,反之则低。
当△a*>0时,说明样品比标准色偏红,反之则偏绿。
当△b*>0时,说明样品比标准色偏黄,反之则偏蓝。

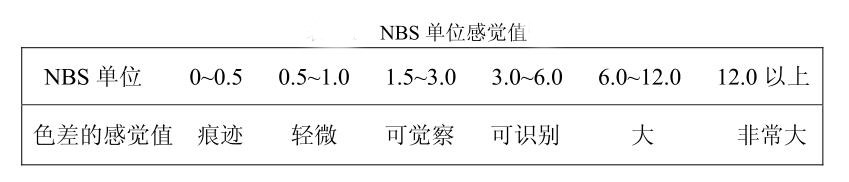

色差△E的单位时NBS(美国国家标准局的所写,即△E=1时称为1个NBS色差单位),下表列出了NBS单位的感觉值:
作为均匀颜色空间,L*a*b*色空间更好的反应了物体色的心理感受效果,可以用色差来表示物体颜色变化的程度和方向。而且L*a*b*色空间的值是与设备无关的。因此,L*a*b*色空间常被用作颜色检测的标准或色差评价标准。在产品检测中,L*a*b*色空间也经常被使用。
色差仪Lab色差值的作用:
1.判断产品是否合格
通过色差仪测得的总色差,从而判断生产出来的批次样是否符合客户要求。做出这一判断的依据,一是测得的标准样和生产的批次样之间的总色差△E的大小。再就是参照客户对色差大小要求的尺度以及在颜色评价时的照明光源和观测条件,对生产样在颜色方面是否符合客户要求做出比较准确的判定。
2.对颜色差异进行修正
色差仪在给出总色差的同时,还可以给出分量色差值 △L*、△a*、△b*、△C*、△H*和不同照明体下的条件等色指数。从分量色差值,我们可以清楚地看出引起色差的主要因素是明度、饱和度还是色相。从而为批次样颜色的修正指出方向。
3.目视评定提供参考依据
通过色差仪测量的色差值,可以给出在不同照明体条件下的条件等色指数,避免了在视觉判定时,由于判定条件的不稳定而产生误差。
4.判断颜色偏色情况
通过色差仪测量的色差值可以准确地判断批次样和标准样产生的色相的差异方向,即与标准样相比,批次样是偏红、偏蓝、偏黄、偏绿等。
色差仪Lab值怎么转换XYZ值?
Lab颜色模型的基础是CIE在1931年提出的颜色模型,并作为国际颜色测量标准。1976年此模型被重新修正,并命名为CIELab。实际上CIELab均匀颜色空间是经CIEXYZ颜色空间非线性变换而得到的,这一均匀色彩空间的优点是当颜色的色差大于视觉的识别阈值(恰可察觉)而又小于孟塞尔系统中相临两极色差时,可以较好地放映物体色的心理感受效果。它与CIEXYZ颜色空间的转换关系式如下:
式中:X,Y,Z为颜色样品的三刺激值;X0,Y0,Z0为CIE标准照明体的三刺激值。
色差仪ΔE值的单位是什么?
△E的单位为NBS,1个NBS色差单位约相当于人的视觉分辨率的5倍。在CIE色品图中,一个NBS色差单位相当于 0.0015-0.0025x,或 0.0015-0.0025y 的色品坐标变化,至于产品颜色差异允许多大范围,则应视情况具体情况而定。对于彩色电视机颜色复现的平均误差,在5~8个色差单位范围内,便能达到视觉允许的较好效果。在印染行业中颜色稍有差别就比较明显,其允许误差控制在什么范围,则根据产品的质量要求和测定仪器的精度以及测定的条件决定,一般要求为5-6个色差单位范围为宜。
